設備詳情介紹

本產品是由河北信爾自動化設備科技有限公司為您提供的8000w光纖激光切割機鋼板圓管切割機產品設備。多功能，實用性強，具備比較不錯的切割性能及穩定性，精細化的加工尺寸、可代替多道傳統加工設備如鋸切、打孔等如果對于產品訂制有需求，或者對于產品有其它的疑問，歡迎咨詢我們。

產品參數介紹

產品名稱：8000w光纖激光切割機鋼板圓管切割機

品牌: Chuchuhange

型號: 2060

功率分類: 8000w

提供廠家：河北信爾自動化設備科技有限公司

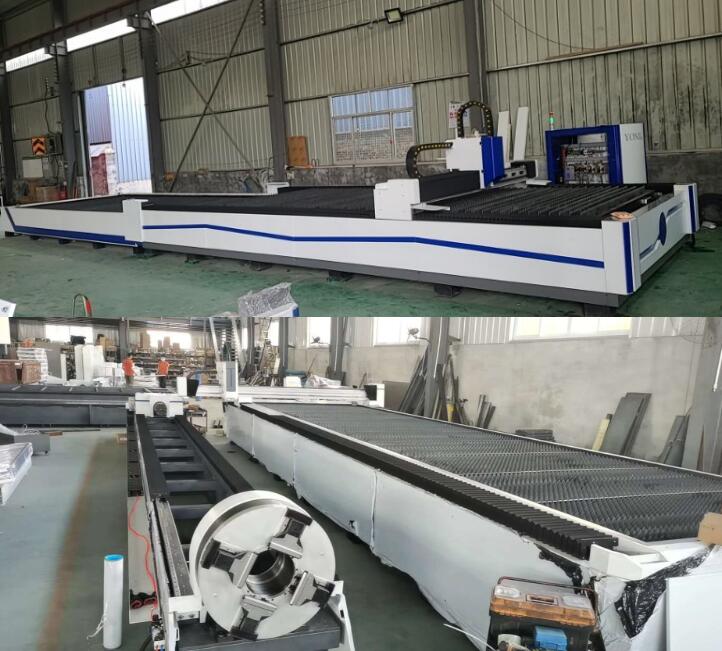

產品圖片介紹

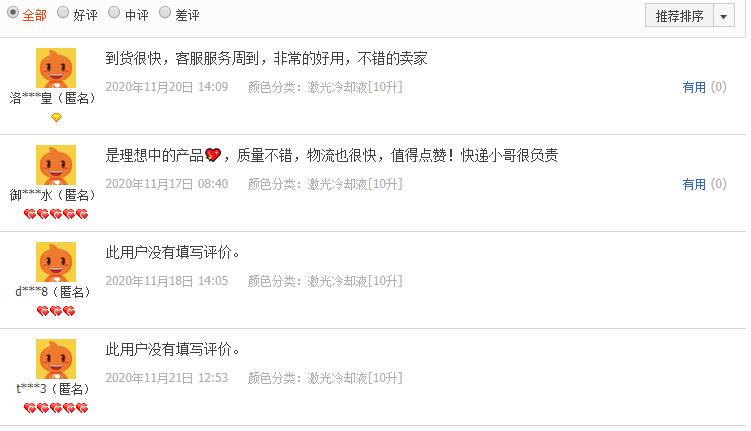

產品評價

到貨很快，客服服務周到，非常的好用，不錯的賣家

產品介紹

機床主機由床身、橫梁、Z 軸裝置、操作控制部分，氣路水路等部分組成。

（1） 床身部分:

床身采用整體焊接結構，經退火消除內應力后進行粗加工，經過二次振動時效處理后精加工而成，較好地解決了因焊接及加工而產生的應力，從而大大地提高了機床的穩定性，X、Y、Z 軸均采用日本進口伺服電機，配備高剛性精細化減速機及高精度滾珠絲桿、高精度斜齒輪齒條、高精度直線導軌等傳動機構，有效地保障了傳動的精度；機床配有自動潤滑裝置，切割區域設有除塵排煙裝置，切割區底部裝有廢料車，可定期拉出清理廢料。

（2）橫梁部分:

橫梁采用輕量化鑄造結構，經退火消除內應力后進行粗加工，經過二次振動時效處理后精加工而成，較好地解決了因鑄造及加工而產生的應力，從而大大地提高了機床的穩定性。

（3）Z軸上下裝置:

 Z軸上下裝置就是實現切割頭的上下運動。Z軸裝置中的電容傳感器檢測出切割嘴到板材表面的距離后，將信號反饋到控制系統，然后由控制系統控制Z軸電機驅動切割頭上下運動，從而控制了切割嘴與板材的距離不變，有效地保障切割質量。

（4）氣路及水路系統:

YC-GQ3015光纖激光切割機的氣路有兩部分，一部分為提供給切割頭的切割氣體，可以使用清潔干燥的壓縮空氣、高純氧氣和高純氮氣。另一部分為設備運動輔助氣體，全部都是清潔干燥的壓縮空氣。

切割氣體分為三種氣體：氮氣、氧氣和空氣，并且這三種氣體可以通過人工自由選擇。工作臺中的輔助氣體直接驅動氣缸，利用除塵風機的效率高的洗塵能力實現除煙除塵。

水路系統主要包括兩部分：一部分是冷卻水從冷水機組出來后，一路進入激光器，制冷空調循環后回到冷水機。一路進入激光切割頭部分循環后回到冷水機。

切割頭與隨動部分

切割頭部分采用進口光纖激光專用切割頭與電容非接觸式的高度自動跟蹤系統。根據光纖激光的物理特性，該切割頭標配的5寸焦距的透鏡可以用于不同厚度的板材切割，免去更換不同聚焦鏡的麻煩。也可根據客戶板材需求更換合適的透鏡。

全功能PC系統

YC-3015光纖激光切割機采用PC控制系統，該系統基于Windows中英文操作界面，具有高可靠性、高性能、和網絡化等特點，性價比高，操作簡易，使用方便。

優越性能

模塊化結構

集成化、智能化

高速度、高精度

人機界面

診斷功能，快速查找故障

擁有華宇誠激光專家切割工藝參數庫，并且備有人性化的專家?guī)靺?shù)界面，可在界面中實時修改激光切割工藝參數。

以太網通訊接口可以與計算機直接通訊，傳輸零件程序文件。

具有狀態顯示和當前位置的顯示功能。

硬盤存儲空間500G，可直接從硬盤上調用加工程序，不受系統內存限制。

遠程診斷功能，數字化伺服系統。19″彩色液晶顯示器。

操作系統優勢

板材表面高度跟蹤控制（隨動功能）

回退功能

斷點返回功能

蛙跳功能

共邊切割等功能

8000w光纖激光切割機鋼板圓管切割機的優點

優點Ⅰ——效率高

因激光的傳輸特性，激光切割機上一般配有多臺數控工作臺，整個切割過程可以全部實現數控。操作時，只需改變數控程序，就可適用不同形狀零件的切割，既可進行二維切割，又可實現三維切割。

優點Ⅱ——速度快

功率為1200W的激光切割2mm厚的低碳鋼板，切割速度可達600cm/min;切割5mm厚的聚丙烯樹脂板，切割速度可達1200cm/min。材料在激光切割時不需要裝夾固定。

優點Ⅲ——切割質量好

一：激光切割切口細窄，切縫兩邊平行并且與表面垂直，切割零件的尺寸精度可達±0.05mm。

二：切割表面光潔美觀，表面粗糙度只有幾十微米，甚至激光切割可以作為一道工序就好了，無需機械加工，零部件可直接使用。

三：材料經過激光切割后，熱影響區寬度很小，切縫附近材料的性能也幾乎不受影響，并且工件變形小，切割精度高，切縫的幾何形狀好，切縫橫截面形狀呈現較為規則的長方形。激光切割、氧乙炔切割和等離子切割方法的比較見表1，切割材料為6.2mm厚的低碳鋼板。

優點Ⅳ——切割非接觸

激光切割時割炬與工件沒有直接接觸，不存在有工具的磨損。加工不同形狀的零件，不需要更換“刀具”，只需改變激光器的輸出參數。激光切割過程噪聲低，振動小，污染小。

優點Ⅴ——可切割材料多

與氧乙炔切割和等離子切割比較，激光切割材料的種類多，包括金屬、非金屬、金屬基和非金屬基復合材料、皮革、木材及纖維等。
