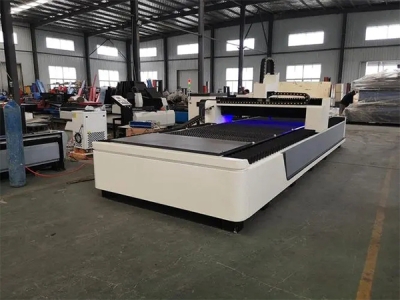

光纖激光切割機通過將電能轉化為高能激光束，實現對材料的精確切割。其工作原理可分解為以下幾個核心環節：

一、激光產生：光纖中的光子激發

1. 激光介質

   • 稀土摻雜光纖：在石英光纖中摻入稀土元素（如鐿Yb3?、鉺Er3?）。
   • 泵浦源：高功率半導體激光器（波長915nm或976nm）提供能量。

2. 光子激發過程

   • 泵浦光注入光纖，稀土離子吸收能量躍遷至高能態。
   • 高能態離子不穩定，自發輻射光子（波長1070nm）。
   • 光子通過光纖諧振腔（兩端反射鏡）多次反射，形成受激輻射，產生高能激光。

3. 激光輸出特性

   • 波長：1070nm（近紅外波段），金屬材料吸收率高。
   • 模式：?jiǎn)文；蚨嗄］敵觯ü馐|(zhì)量M2≤1.1）。
   • 功率：500W-20000W，連續或脈沖模式。

二、光束傳輸與聚焦：能量高效傳遞

1. 光纖傳輸

   • 傳輸介質：低損耗石英光纖（損耗≤0.2dB/km）。
   • 光束整形：通過光纖耦合器優化光束質量（發散角≤0.1mrad）。

2. 聚焦系統

   • 聚焦鏡：非球面鏡或F-theta透鏡（焦距100-200mm）。
   • 焦點控制：自動調焦系統（動態范圍±50mm），確保焦點始終位于材料表面。

3. 光學路徑

   • 光路保護：鏡片鍍?cè)鐾改ぃǚ瓷渎省?.5%），減少能量損失。
   • 氣體輔助：同軸噴嘴吹送輔助氣體（如O?、N?），提高切割效率。

三、材料切割：光子能量轉化為熱能

1. 能量吸收與轉化

   • 激光束聚焦至材料表面，光子能量被吸收，轉化為熱能。
   • 材料局部溫度迅速升至熔點或汽化點（鋼：1500℃，鋁：660℃）。

2. 切割機制

   • 熔化切割：激光加熱材料至熔點，輔助氣體吹走熔融物（如切割不銹鋼）。
   • 氧化切割：氧氣與高溫金屬反應，釋放額外熱量（如切割碳鋼）。
   • 汽化切割：高功率激光直接汽化材料（如切割非金屬）。

3. 切割參數優化

   參數	優化目標	典型范圍
   功率（W）	匹配材料厚度與切割速度	1000-12000W
   切割速度（m/min）	提高效率，減少熱影響區	1-30m/min（碳鋼）
   焦點位置	確保能量集中，切割面平整	材料表面±0.2mm
   氣體壓力（MPa）	優化熔渣清除與切割質量	0.5-1.5MPa

四、控制系統：精準指揮激光切割

1. 數控系統

   • 硬件：Siemens 840D、PA8000，支持G代碼與三維路徑規劃。
   • 軟件：CAD/CAM集成，自動生成切割路徑（精度±0.01mm）。

2. 運動控制

   • 伺服電機：驅動X/Y軸運動（定位精度±0.02mm）。
   • 加速度：≥1.5g，確保高速切割時軌跡平滑。

3. 智能化功能

   • 視覺定位：CCD相機自動識別材料位置（精度±0.05mm）。
   • 自適應切割：實時監測材料厚度與缺陷，調整功率與速度。

五、優勢與行業應用

1. 技術優勢

   • 高精度：切割精度±0.05mm，切口寬度≤0.1mm。
   • 高效率：切割速度≥10m/min（1mm不銹鋼）。
   • 低能耗：電光轉換效率≥35%（CO?激光僅10%）。
   • 多功能：可切割金屬（鋼、鋁、銅）與非金屬（塑料、陶瓷）。

2. 行業應用

   • 汽車制造：車身覆蓋件（0.8-2mm）與結構件（2-6mm）切割。
   • 航空航天：鈦合金航空零件（1-5mm）精密切割。
   • 電子設備：手機中框（鋁合金，0.5mm）微孔加工。

總結：光子能量的精密之舞

光纖激光切割機通過高效的光子能量轉換與精準的控制系統，實現了對多種材料的快速、精確切割。據《中國激光產業發展報告》，2023年光纖激光切割設備市場規模超300億元，占據激光切割市場75%份額。其技術優勢與廣泛應用，正推動制造業向高效、智能化方向持續升級。
